Что такое термоузел в лазерном принтере

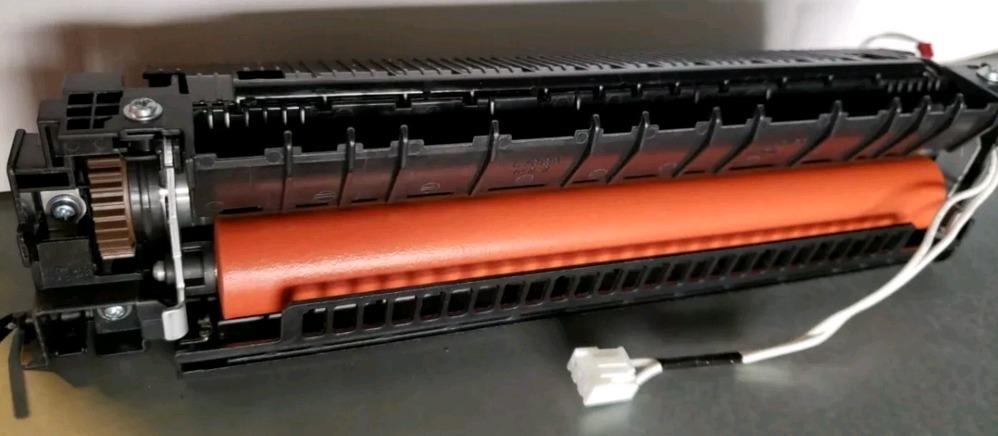

Термоузел — это узел закрепления изображения. Внутри него находятся нагревательный элемент,
термоплёнка или тефлоновый вал, прижимной вал, бушинги, датчики температуры и защитные элементы.
После переноса тонера на бумагу лист проходит через печку. Под действием температуры и давления
тонер вплавляется в бумагу. Если этот узел изношен, печать начинает пачкаться, стираться пальцем,
повторяться по листу или застревать на выходе.
Текст или картинка размазываются рукой после печати.
Фрагменты текста или полосы повторяются ниже по листу.
Лист доходит до печки и останавливается или мнётся.
Принтер не выходит в готовность и показывает ошибку fuser/печки.
Когда нужна замена термоузла
Термоузел не всегда меняют целиком. Иногда достаточно заменить термоплёнку, прижимной вал,
бушинги или очистить узел от налипшего тонера. Но если корпус, датчики, нагреватель или посадочные места повреждены,
проще и надёжнее менять узел в сборе.
| Симптом | Возможная причина | Что делать |
|---|---|---|
| Тонер стирается с листа | Недостаточный нагрев или плохой прижим | Проверить печку, плёнку, вал и датчик температуры |
| Лист мнётся на выходе | Повреждение плёнки, вала или направляющих | Диагностика узла закрепления |
| Повтор изображения | Износ термоплёнки, прижимного вала или картриджа | Проверить и картридж, и термоузел |
| Ошибка fuser / печки | Нагреватель, термодатчик, питание или плата | Не сбрасывать бесконечно, нужна диагностика |
выключите принтер, выньте кабель питания и дайте устройству остыть. Пальцы, как ни странно, запасными не продаются.
Как выполняется замена термоузла
Ниже общая последовательность. У HP, Canon, Brother, Samsung, Xerox, Kyocera, Pantum и других моделей
конструкция отличается: где-то печка снимается быстро, а где-то нужно разбирать половину корпуса.
Отключить принтер
Выключите устройство, выньте кабель питания и дождитесь полного остывания термоузла.
Снять картридж и крышки
Достаньте картридж, откройте доступ к задней или верхней части корпуса, в зависимости от модели.
Отсоединить разъёмы
Аккуратно отсоедините шлейфы и разъёмы печки. Их лучше сфотографировать до снятия, чтобы не собирать потом «по памяти», этой опасной функции у людей.
Снять старый термоузел
Открутите крепления, освободите фиксаторы и выньте узел без перекоса, чтобы не повредить направляющие.
Проверить посадочное место
Уберите обрывки бумаги, налипший тонер и мусор. Проверьте, нет ли оплавления, трещин или сломанных флажков датчиков.
Установить новый узел
Поставьте термоузел ровно, закрепите винты, подключите разъёмы и убедитесь, что ничего не пережато.
Собрать и протестировать
После сборки распечатайте несколько страниц. Проверьте закрепление тонера, отсутствие замятий, запаха гари и повторов изображения.
Что можно проверить до замены
Не вся грязная печать означает смерть печки. Иногда виноват картридж, бумага, влажность или настройки типа бумаги.
Да, принтеры любят делать вид, что всё очевидно. Нет, это не так.
Ремонт или замена термоузла: что выбрать
Иногда выгоднее отремонтировать узел: заменить термоплёнку, прижимной вал, бушинги, смазку или датчик.
Но если печка сильно изношена, перегревалась или уже ремонтировалась несколько раз, замена в сборе надёжнее.
Подходит, если повреждена отдельная деталь, а корпус и нагреватель в норме.
Лучше при сильном износе, перегреве, повреждении корпуса или частых повторных поломках.
Перед заменой нужно исключить картридж, бумагу, датчики и тракт прохождения листа.
Обязательно печатать тестовые страницы и проверять закрепление тонера.
По каким брендам делаем ремонт
В мастерской «Реколор» можно проверить термоузел, тракт бумаги и качество закрепления тонера
у лазерных принтеров и МФУ популярных брендов. Ремонт выполняется в мастерской, без выезда.
Частые вопросы
Печать мажет или листы застревают у печки?
Привозите принтер или МФУ на диагностику. Проверим термоузел, картридж, датчики и тракт бумаги.
Если нужна замена печки или ремонт узла закрепления, подскажем нормальный вариант без гадания на замятом листе.
